Методы сооружения эскалаторных тоннелей
Существует несколько способов сооружения наклонных ходов (эскалаторных тоннелей) метрополитена. Выбор той или иной технологии обусловлен характеристиками площадки (плотность городской застройки, попадание в пятно застройки исторических зданий и т. д.).
Наиболее передовым способом сооружения эскалаторного тоннеля стала механизированная проходка с применением тоннелепроходческого механизированного комплекса (далее ТПМК). Применение ТПМК минимизирует осадки земной поверхности, чем обусловлено применение данной технологии строительства в условиях плотной городской застройки.
1. Применение ТПМК с грунтопригрузом
Объект:
эскалаторный тоннель ст. «Обводный канал», ст. «Адмиралтейская», ст. «Спасская»
Оборудование:
ТПМК S-441 Herrenknecht AG с грунтопригрузом
ТПМК предназначен для сооружения эскалаторных тоннелей метрополитена с высокоточной сборной железобетонной обделкой Dнap = 10,4 м. ТПМК обеспечивает надежную и безаварийную проходку эскалаторных тоннелей в штатном режиме за счет удержания забоя в стабильном состоянии посредством создания со стороны режущего органа активного грунтового пригруза. В качестве пригруза используется разработанный измельченный грунт, находящийся в призабойной герметичной камере и доведенный до необходимой консистенции путем нагнетания кондиционирующих составов.
ТПМК S-441 оснащен современным технологическим оборудованием, позволяющим осуществлять весь цикл проходческих операций механизированным способом.
2. Применение тюбингоукладчика и замораживания грунта
Объект:
эскалаторные тоннели ст. «Пр. Славы» и др.
Оборудование:
тюбингоукладчик ТНУ-4МА

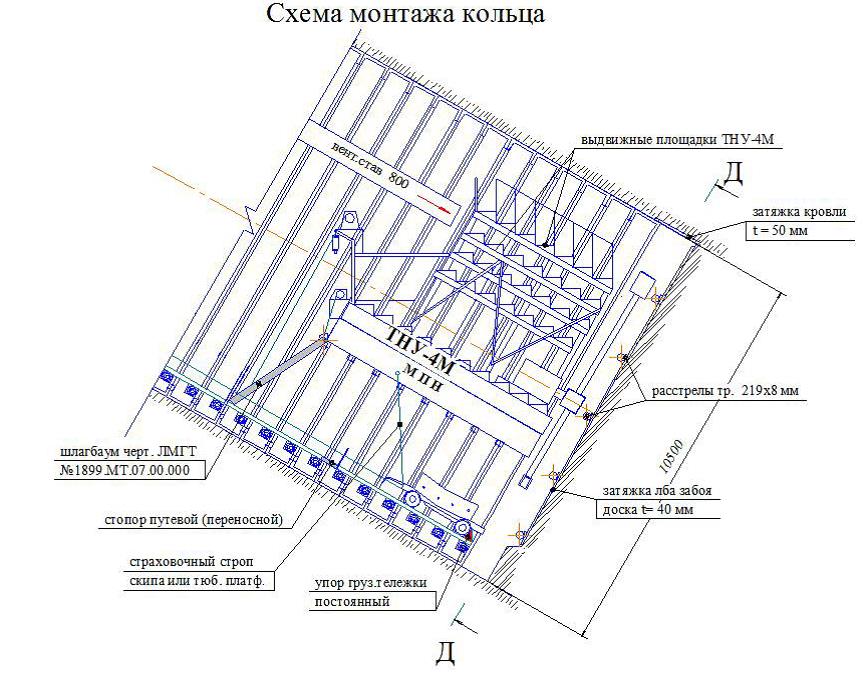

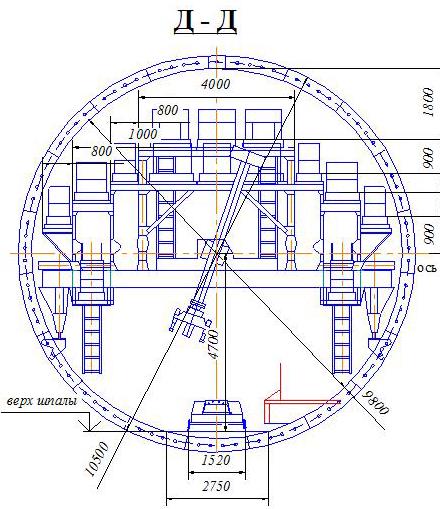

Технология: после временного придания грунтам прочности и предотвращения притока в выработку воды методом замораживания производится разработка грунта с закреплением наклонного хода чугунными тюбингами. Разработка и крепление забоя по ярусам осуществляется с выдвижных площадок ТНУ-4МА, отгрузка породы — с помощью скипа, после чего возводится чугунная обделка эскалаторного тоннеля. Тюбинги доставляются к месту монтажа на специальной тележке и захватом руки укладчика подаются к месту установки. Сборка кольца производится последовательно: по одному элементу с обеих сторон при помощи монтажных инструментов и приспособлений.
